Otázka č. 26 - Funkce a zpojení základních elektronických součástek

Cívky

  • Namotaný drát, který vytváří elektromagnetické pole.

  • Používá se v elektromagnetech, relé nebo transformátorech.

  • Jednotka Henry (H)

  • Zároveň bzrdí špičky v nápětí

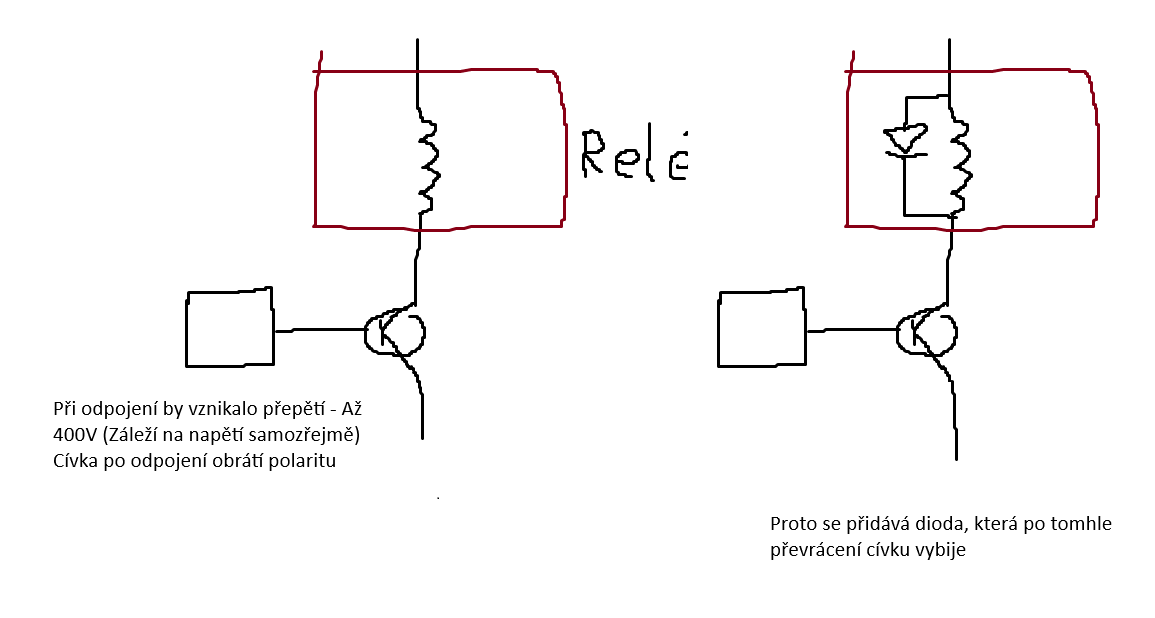

Cívky

  • Habroš říká: "Cívky v obvodu jsou průser."

Kondenzátory

  • Vzniká umístěním dvou vodivých desek vedle sebe.

  • Mezi nimi se nachází izolant

  • slouží k uložení energie vyhlazení špiček v obvodu

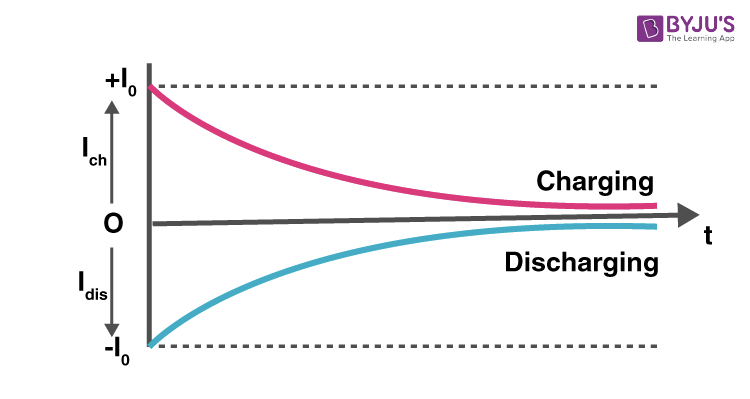

Kondezátor graf

Keramické kondenzátory​

  • Jako inzolant používají tenkou vrstvu keramiky
  • Mají obvykle malou kapacitu (Pikofarady)

Elektrolytické kondenzátory​

  • Jako izolant používají elektrolyt.
  • Mají značně větší kapacitu dokonce i ve Faradech.

Resistory

  • Součastka zamezující průchod proudu

  • U = R * I

  • Resistor, malý výkon

  • Výkonový resistor, Pobere více energie než shoří

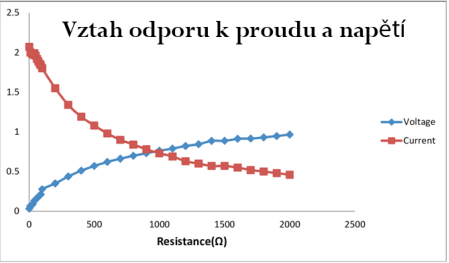

Resistor graf

Polovodiče

  • Součastky, které vedou jen za určitých podmínek

  • Vlastní polovodiče - Skladají se pouze z čistého prvku (Křemík, Germanium, Dneska převažuje křemík) 99,999% čistota

  • Nevlastní (Přměsové) polovodiče - Do velkého množství čistého prvku se přimíchá množství jiného prvku (Bor, Fosfor, Galium). Příměsy je jen malé množství - 0,00001% příměsy.

  • Hábík to přirovnává: ke kostce 10x10x10m materiálu, do které se přimíchá špička čajové lžičky jiného prvky.

P a N přechod

  • Základem polovodičů je tzv. PN přechod
  • Funguje jako jednostraná průchodka (Dioda)
  • Strana P má volný elektron, kdežto strana N má volnou díru.

Dioda​

  • Slouží jako "Jednosměrka" v elektronice.

  • Pustí proud jedním směrem, ale už ne druhým.

  • ochrana obvodů a usměrňování střídavého proudu

Tranzistor​

  • Slouží jako spínač.

  • Aplikováním napětí na bázi začne tranzistorem procházet proud.

  • PNP - sepnuto signálem LOW (nula)

  • NPN - sepnuto signálem HIGH (jednička)
